Opracovanie kovov

FRÉZOVANIE:

  • 5-osové centrum: T9 2600 R1
  • 3-osové frézovanie: Frézka Spinner VC 1650

SÚSTRUŽENIE:

  • Univerzálny sústruh SN40
  • SPINNER TC800L – 110 – MCY – SIEMENS 840 DE

VŔTANIE:

  • Radiálna vŕtačka DonauFlex 145

HORIZONTÁLNE VYVŔTAVANIE:

  • WHN13 CNC TOS Vansdorf
KONTAKTUJTE NÁS

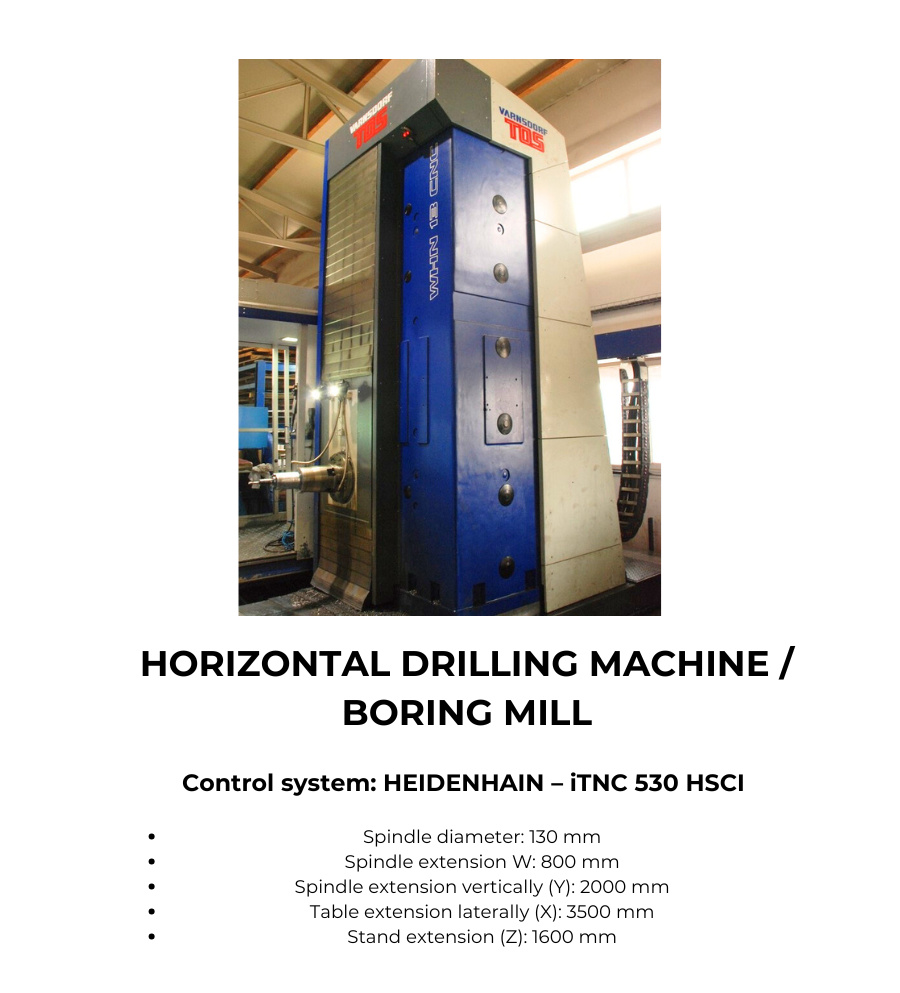

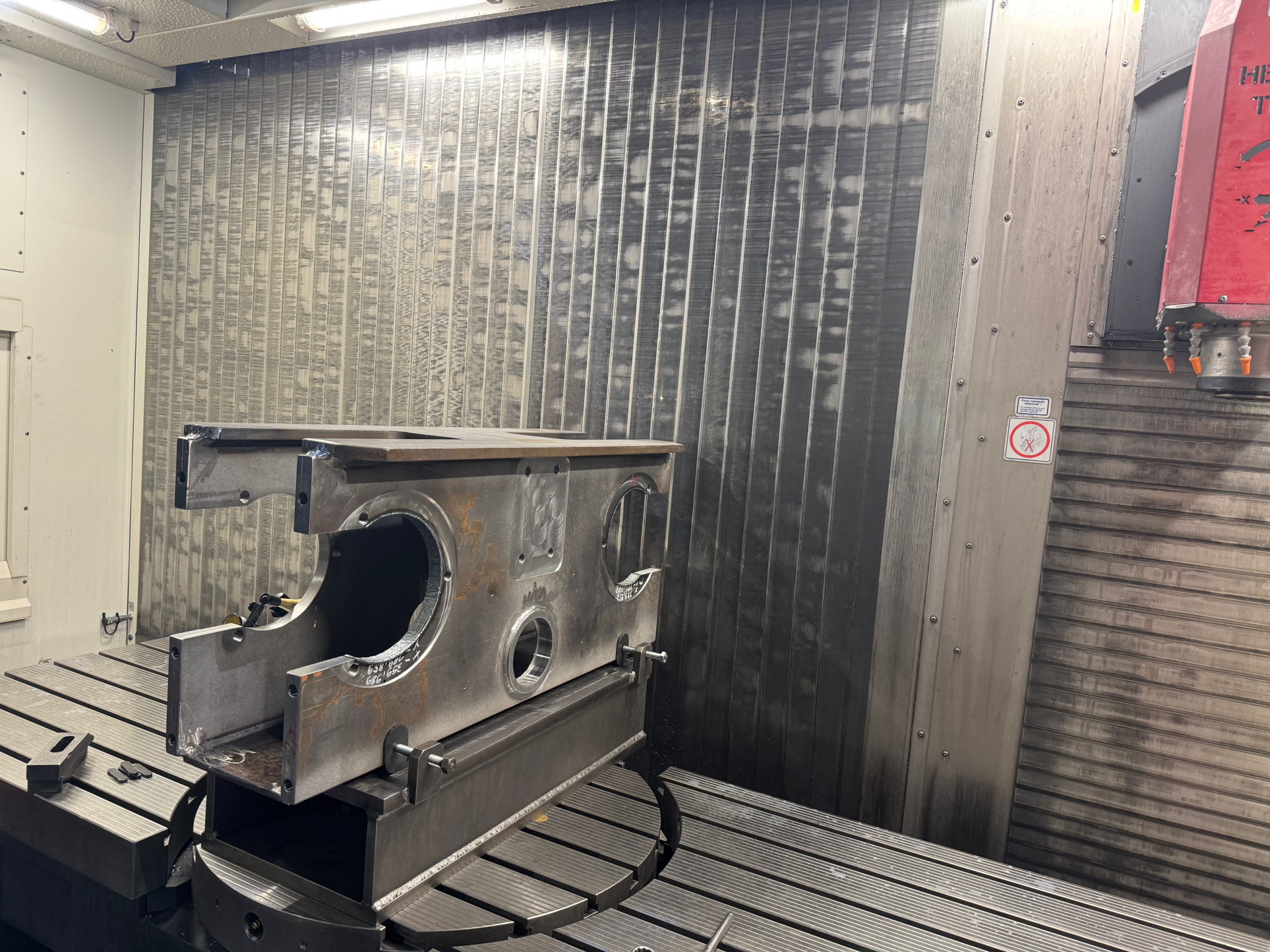

HORIZONTÁLNA VYVRTÁVAČKA

Riadiací systém: HEIDENHAIN – iTNC 530 HSCI

  • Priemer pracovného vretena: 130 mm
  • Výsuv pracovného vretena W: 800 mm
  • Prestavenie vreteníka zvisle (Y): 2000 mm
  • Prestavenie stola priečne (X): 3500 mm
  • Prestavenie stojanu (Z): 1600 mm

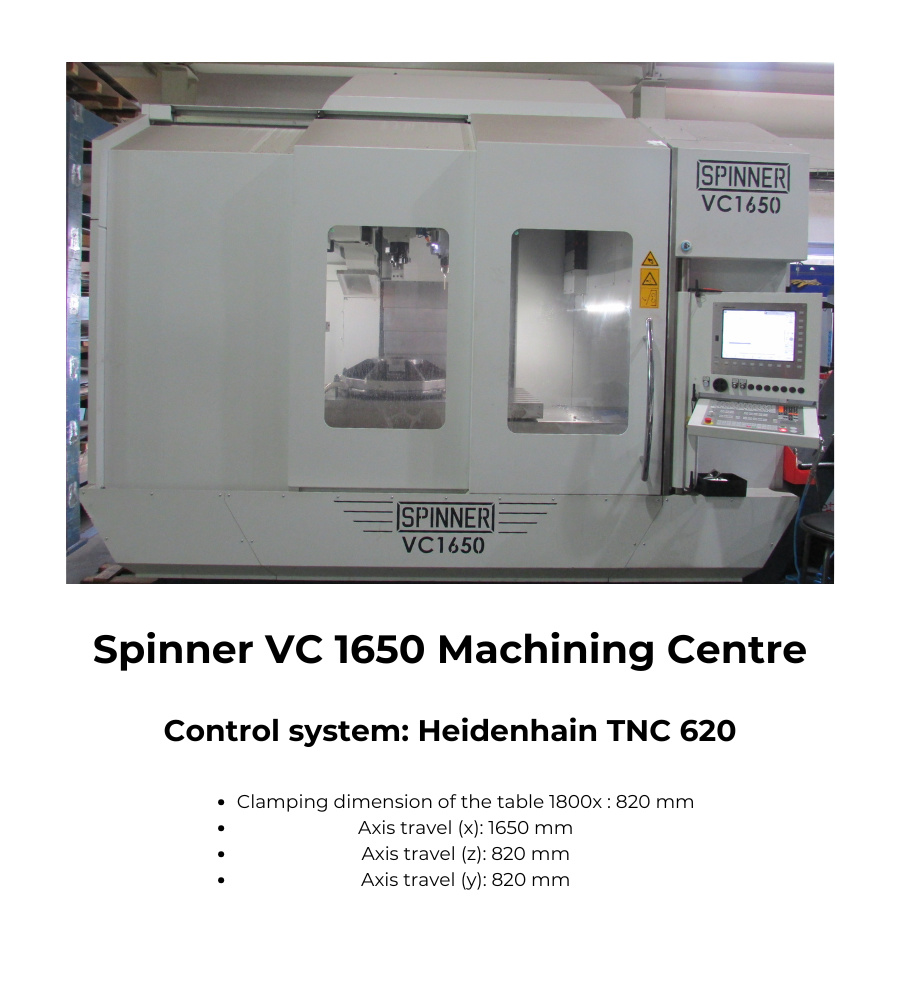

Frézka Spinner VC 1650

Riadiaci systém: Heidenhain TNC 620

  • Upínací rozmer stola 1800x: 820 mm
  • Posuv osi (X): 1650 mm
  • Posuv osi (Z): 820 mm
  • Posuv osi (Y): 820 mm

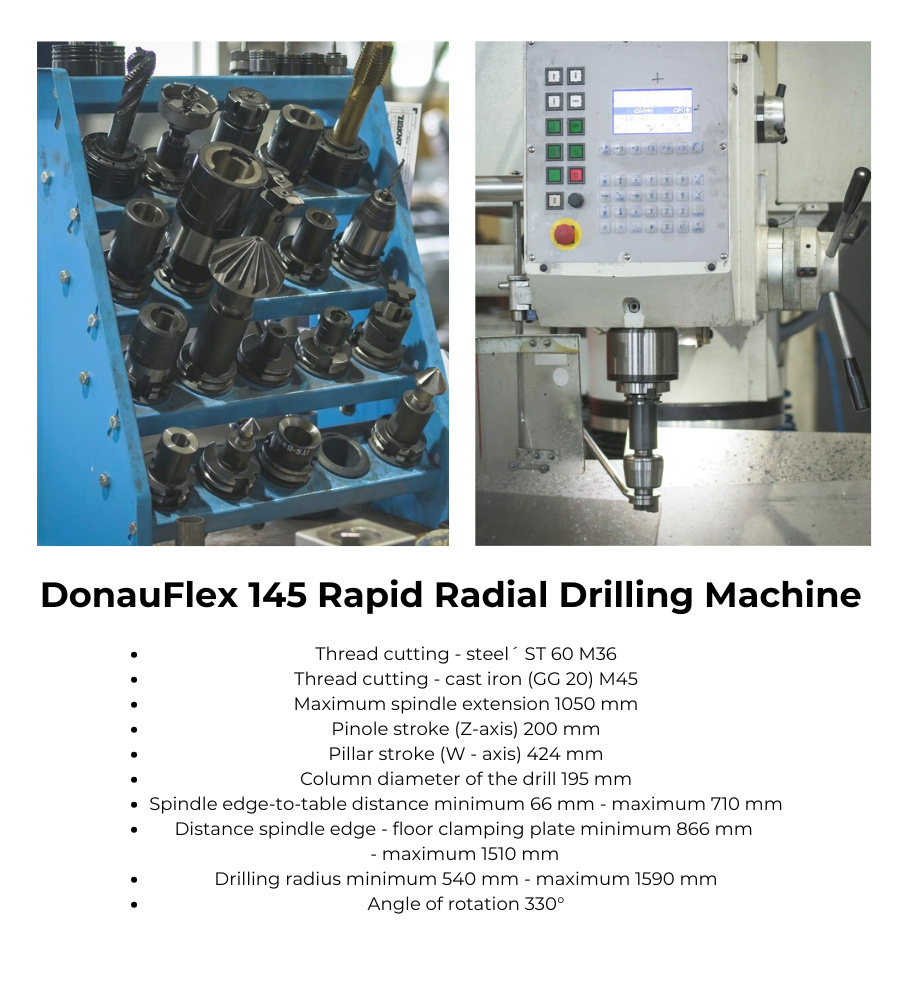

Radiálna vŕtačka DonauFlex 145

  • Rezanie závitov – oceľ ST 60 M36
  • Rezanie závitov – liatina (GG 20) M45 Max.
  • vyloženie vretena 1050 mm
  • Zdvih pinoly ( Z – os ) 200 mm
  • Zdvih stĺpu ( W – os ) 424 mm
  • Priemer stĺp vŕtačky 195 mm
  • Vzdialenosť hrana vretena – stôl Min. 66 mm – Max. 710 mm
  • Vzdialenosť hrana vretena – podlah. upínacia platňa Min. 866 – Max. 1510 mm
  • Rádius vŕtania Min. 540 mm – Max. 1590 mm
  • Uhol natočenia 330 °

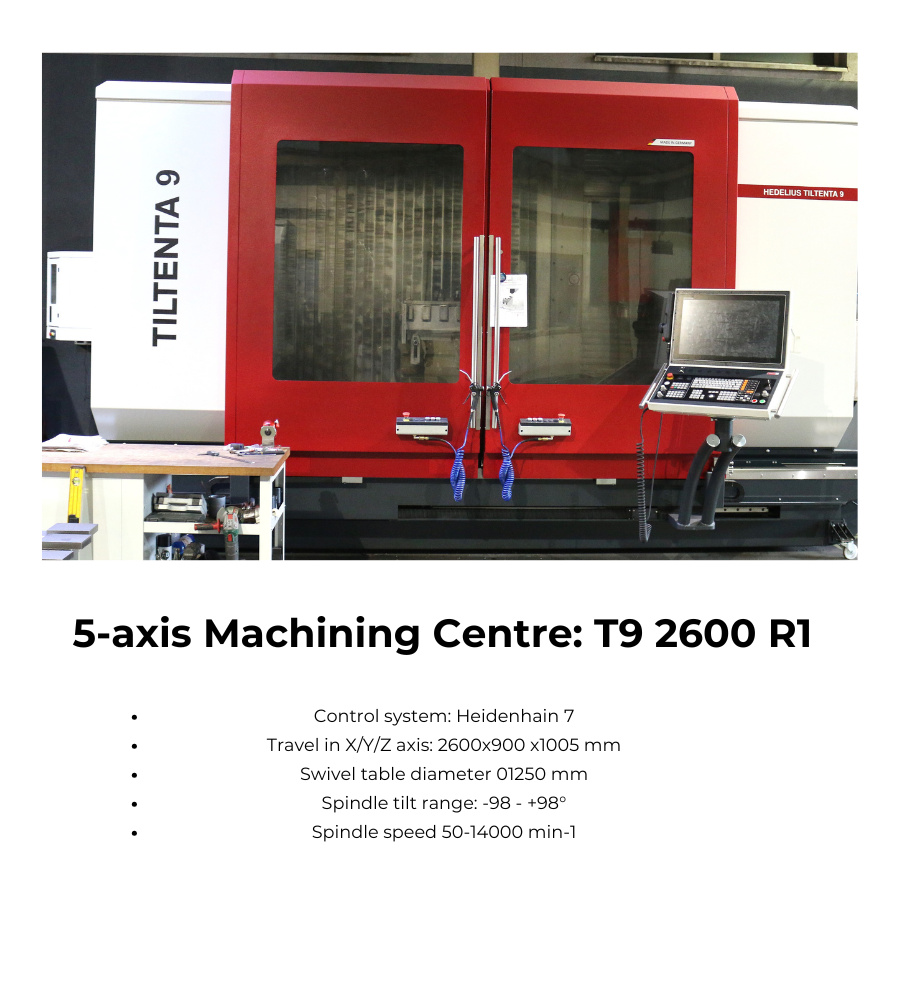

5-osové centrum: T9 2600 R1

  • Riadiaci systém Heidenhain 7
  • Pojazd v osiach X/Y/Z : 2600x900 x1005 mm
  • Točný priemer stola Ø 1250 mm
  • Rozsah naklápania vretena: -98° - +98°
  • Otáčky vretena 50- 14000 min-1

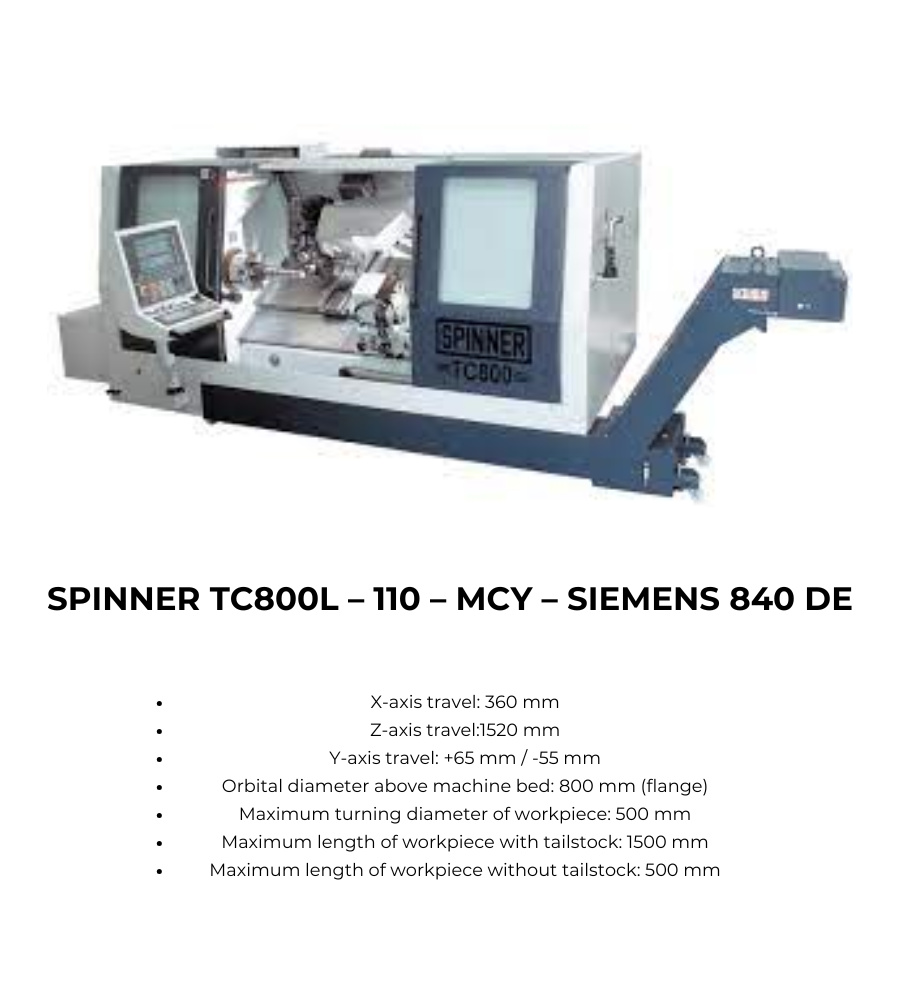

SPINNER TC800L – 110 – MCY – SIEMENS 840 DE

  • Posuv osi X: 360 mm
  • Posuv osi Z:1520 mm
  • Posuv osi Y:+65 mm / -55 mm
  • Obežný priemer nad lôžkom stroja: 800 mm ( príruba )
  • Max. priemer sústruženia obrobku: 500 mm
  • Max. dĺžka obrobku s koníkom: 1500 mm
  • Max. dĺžka obrobku bez koníka: 500 mm
